Транзистор 2SA564A-R

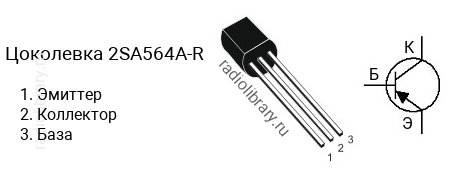

Цоколевка транзистора 2SA564A-R

Цоколевка транзистора 2SA564A-R (маркируется как A564A-R)

Характеристики транзистора 2SA564A-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 360
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA564A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA564A-O имеет коэффициент усиления в диапазоне от 65 до 130, 2SA564A-P - в диапазоне от 90 до 180, 2SA564A-Q - в диапазоне от 130 до 260, 2SA564A-R - в диапазоне от 180 до 360, 2SA564A-S - в диапазоне от 260 до 520, 2SA564A-T - в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SA564A-R часто наносится без первой цифры и буквы, т.е. маркируется как "A564A-R".

Комплементарная пара

Комплементарной парой для 2SA564A-R является транзистор 2SC828A-R c p-n-p структурой.

Аналоги

Транзистор 2SA564A-R можно заменить на 2SA1015, 2SA1016, 2SA1016K, 2SA1017, 2SA1123, 2SA1124, 2SA1127, 2SA1127-R, 2SA1207, 2SA1208, 2SA1246, 2SA1266, 2SA1267, 2SA1285, 2SA1285A, 2SA1318, 2SA1319, 2SA1376, 2SA1376A, 2SA1382, 2SA1481, 2SA1680, 2SA1761, 2SA1972, 2SA608N, 2SA733, 2SA929, 2SA935, 2SA935-R, 2SA953, 2SA954, 2SB1116, 2SB1116A, 2SB560, 2SB726, 2SB726-R, 2SB892, 2SB985, 2SC536N, 2SC828A, 2SC828A-R, A1015, A733, BC257, H733, KSA1015, KSA708C, KSA709C, KSA733C, KSB1116, KSB1116A, KSB1116S, KTA1266, KTA1267, KTA1279, NTE193A
