Транзистор 2SA1481

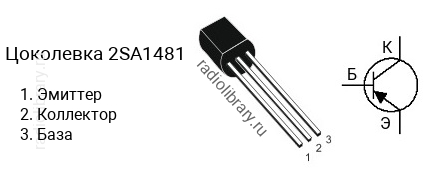

Цоколевка транзистора 2SA1481

Цоколевка транзистора 2SA1481 (маркируется как A1481)

Характеристики транзистора 2SA1481

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 560
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1481 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1481-E имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1481-F - в диапазоне от 160 до 320, 2SA1481-G - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SA1481 часто наносится без первой цифры и буквы, т.е. маркируется как "A1481".

Комплементарная пара

Комплементарной парой для 2SA1481 является транзистор 2SC2960 c n-p-n структурой.

Аналоги

Транзистор 2SA1481 можно заменить на 2SA1246, 2SA1318, 2SB560, 2SB892, 2SB985, A733, H733, KSA733C, KTA1279
