Транзистор 2SA1266

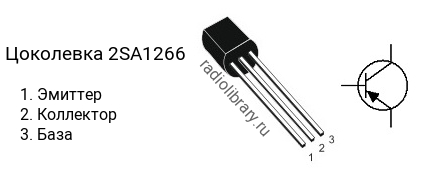

Цоколевка транзистора 2SA1266

Цоколевка транзистора 2SA1266 (маркируется как A1266)

Характеристики транзистора 2SA1266

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1266 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1266-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1266-Y - в диапазоне от 120 до 240, 2SA1266-GR - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1266 часто наносится без первой цифры и буквы, т.е. маркируется как "A1266".

Комплементарная пара

Комплементарной парой для 2SA1266 является транзистор 2SC3198 c n-p-n структурой.

Аналоги

Транзистор 2SA1266 можно заменить на 2SA1015, 2SA1267, 2SB560, A1015, KSA1015, KSA708C, KSA709C, KSA733C, KTA1266, KTA1267, KTA1279
