Транзистор 2SA564A-O

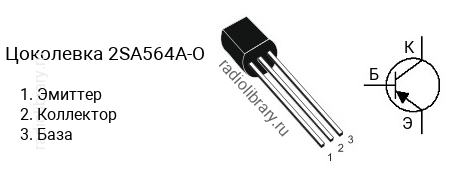

Цоколевка транзистора 2SA564A-O

Цоколевка транзистора 2SA564A-O (маркируется как A564A-O)

Характеристики транзистора 2SA564A-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 65 до 130
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA564A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA564A-O имеет коэффициент усиления в диапазоне от 65 до 130, 2SA564A-P - в диапазоне от 90 до 180, 2SA564A-Q - в диапазоне от 130 до 260, 2SA564A-R - в диапазоне от 180 до 360, 2SA564A-S - в диапазоне от 260 до 520, 2SA564A-T - в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SA564A-O часто наносится без первой цифры и буквы, т.е. маркируется как "A564A-O".

Аналоги

Транзистор 2SA564A-O можно заменить на 2N5401C, 2SA1013, 2SA1018, 2SA1018Q, 2SA1091, 2SA1091-O, 2SA1275, 2SA1283, 2SA1284, 2SA1370, 2SA1371, 2SA1624, 2SA1625, 2SA1767, 2SA1767Q, 2SA879, 2SA879-Q, 2SA984, 2SA984K, 2SA993, 2SB1221, 2SB1221-Q, 2SB560, 2SB646, 2SB646A, 2SB647, 2SB647A, 2SB764, BC636, BC638, BC640, HSB1109S, KSA1013, KSA1625, KSA539C, KSA708C, KSA733C, KSA931, KTA1275, KTA1277, KTA1279, KTA708, KTB764
