Транзистор 2SA564A-Q

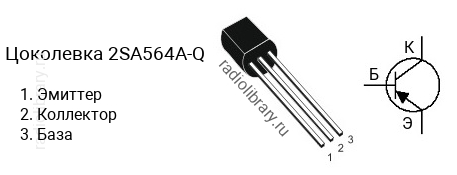

Цоколевка транзистора 2SA564A-Q

Цоколевка транзистора 2SA564A-Q (маркируется как A564A-Q)

Характеристики транзистора 2SA564A-Q

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 130 до 260
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA564A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA564A-O имеет коэффициент усиления в диапазоне от 65 до 130, 2SA564A-P - в диапазоне от 90 до 180, 2SA564A-Q - в диапазоне от 130 до 260, 2SA564A-R - в диапазоне от 180 до 360, 2SA564A-S - в диапазоне от 260 до 520, 2SA564A-T - в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SA564A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "A564A-Q".

Комплементарная пара

Комплементарной парой для 2SA564A-Q является транзистор 2SC828A-Q c p-n-p структурой.

Аналоги

Транзистор 2SA564A-Q можно заменить на 2SA1015, 2SA1017, 2SA1032, 2SA1123, 2SA1124, 2SA1207, 2SA1208, 2SA1246, 2SA1266, 2SA1267, 2SA1275, 2SA1283, 2SA1284, 2SA1318, 2SA1319, 2SA1370, 2SA1371, 2SA1481, 2SA1534A, 2SA1619A, 2SA1624, 2SA1680, 2SA1761, 2SA684, 2SA720, 2SA733, 2SA935, 2SA935-Q, 2SA953, 2SA954, 2SA984, 2SA984K, 2SA993, 2SB560, 2SB646, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, 2SC1318, 2SC828A, 2SC828A-Q, A1015, A733, BC257, H733, HSB1109S, KSA1013, KSA1015, KSA708C, KSA709C, KSA733C, KSP2907AC, KSP8598C, KSP8599C, KTA1266, KTA1267, KTA1275, KTA1279, KTB764
