Транзистор 2SA1127-R

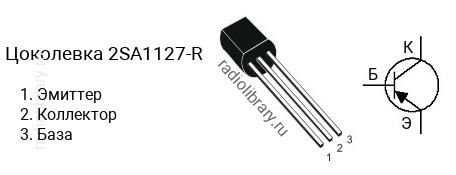

Цоколевка транзистора 2SA1127-R

Цоколевка транзистора 2SA1127-R (маркируется как A1127-R)

Характеристики транзистора 2SA1127-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -55 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 360
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1127 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1127-R имеет коэффициент усиления в диапазоне от 180 до 360, 2SA1127-S - в диапазоне от 260 до 520, 2SA1127-T - в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SA1127-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1127-R".

Комплементарная пара

Комплементарной парой для 2SA1127-R является транзистор 2SC2634-R c n-p-n структурой.

Аналоги

Транзистор 2SA1127-R можно заменить на 2SA1285, 2SA1285A, 2SA1319, 2SA1376, 2SA1376A, 2SA1972, 2SA935, 2SA935-R, 2SA953, 2SA954, 2SB1116A, 2SB560, 2SB726, 2SB726-R, KSA708C, KSA709C, KSB1116A, KTA1279
