Транзистор 2SA1869O

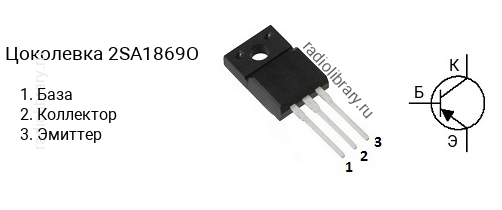

Цоколевка транзистора 2SA1869O

Цоколевка транзистора 2SA1869O (маркируется как A1869O)

Характеристики транзистора 2SA1869O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SA1869 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1869O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1869Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1869O часто наносится без первой цифры и буквы, т.е. маркируется как "A1869O".

Комплементарная пара

Комплементарной парой для 2SA1869O является транзистор 2SC4935O c n-p-n структурой.

Аналоги

Транзистор 2SA1869O можно заменить на 2N6107, 2N6107G, 2N6108, 2N6109, 2N6109G, 2N6110, 2N6475, 2N6476, 2N6490, 2N6490G, 2N6491, 2N6491G, 2SA1010, 2SA1012, 2SA1012O, 2SA1077, 2SA1262, 2SA1279, 2SA1279-O, 2SA1288, 2SA1288-Q, 2SA1289, 2SA1289-Q, 2SA1290, 2SA1290-Q, 2SA1291, 2SA1291-Q, 2SA1293, 2SA1293-O, 2SA1307, 2SA1307-O, 2SA1308, 2SA1308-O, 2SA1328, 2SA1328-O, 2SA1329, 2SA1329-O, 2SA1452A, 2SA1452A-O, 2SA1469, 2SA1469-Q, 2SA1470, 2SA1470-Q, 2SA1471, 2SA1471-Q, 2SA1488, 2SA1488A, 2SA1634, 2SA1635, 2SA1725, 2SA1725-P, 2SA1726, 2SA1726-P, 2SA489, 2SA489-O, 2SA614, 2SA614O, 2SA671, 2SA768, 2SA769, 2SA770, 2SA771, 2SB1015, 2SB1016, 2SB1016-O, 2SB1016A, 2SB1016A-O, 2SB1017, 2SB1017-O, 2SB1018, 2SB1018-O, 2SB1018A, 2SB1018A-O, 2SB1019, 2SB1019-O, 2SB1090, 2SB1097, 2SB1133, 2SB1133-Q, 2SB1134, 2SB1134-Q, 2SB1135, 2SB1135-Q, 2SB1136, 2SB1136-Q, 2SB1185, 2SB1187, 2SB1274, 2SB1366, 2SB1367, 2SB1367-O, 2SB1368, 2SB1368-O, 2SB1548, 2SB1548-Q, 2SB1548A, 2SB1548A-Q, 2SB434, 2SB434O, 2SB507, 2SB553, 2SB553-O, 2SB565, 2SB566, 2SB566A, 2SB595, 2SB595-O, 2SB596, 2SB596-O, 2SB633, 2SB703, 2SB703A, 2SB707, 2SB708, 2SB761, 2SB761-Q, 2SB761A, 2SB761A-Q, 2SB762, 2SB762-Q, 2SB762A, 2SB762A-Q, 2SB824, 2SB824-Q, 2SB825, 2SB825-Q, 2SB826, 2SB826-Q, 2SB834, 2SB857, 2SB858, 2SB870, 2SB941, 2SB941-Q, 2SB941A, 2SB941A-Q, 2SB942, 2SB942-Q, 2SB942A, 2SB942A-Q, 2SB945, 2SB946, 2SB992, 2SB992-O, 2SB993, 2SB993-O, 2SB994, 2SB995, 2SB995-O, 2SB996, 2SB996-O, 2SD743, 2SD743A, BD204, BD242A, BD242B, BD242C, BD244A, BD244B, BD244C, BD304, BD536, BD538, BD540A, BD540B, BD540C, BD544A, BD544B, BD544C, BD546A, BD546B, BD546C, BD708, BD710, BD712, BD744A, BD744B, BD744C, BD798, BD800, BD802, BD808, BD810, BD908, BD910, BD912, BD936, BD936F, BD938, BD938F, BD940, BD940F, BD942, BD942F, BD950, BD952, BD954, BD956, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDT92, BDT92F, BDT94, BDT94F, BDT96, BDT96F, BDX78, D44C10, D44C11, D44C12, D44C7, D44C8, D44C9, D45C10, D45C11, D45C12, D45C7, D45C8, D45C9, FJP1943, FJPF1943, KSA1010, KSA614, KSA614O, KSB1015, KSB1017, KSB1017-O, KSB1097, KSB596, KSB596-O, KSB707, KSB708, KSB834, KTA1038, KTA1038-O, KTA1049, KTA1049O, KTB1366, KTB1367, KTB1367O, KTB1368, KTB1368O, KTB988, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, NTE153, NTE197, NTE292
