Транзистор BD808

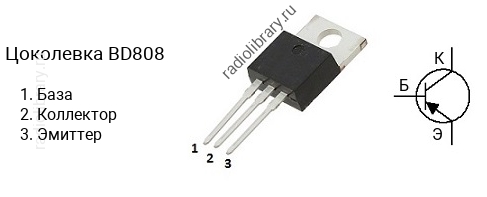

Цоколевка транзистора BD808

Цоколевка транзистора BD808

Характеристики транзистора BD808

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -70 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 90 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30
  • Граничная частота коэффициента передачи тока: 2 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для BD808 является транзистор BD807 c n-p-n структурой.

Аналоги

Транзистор BD808 можно заменить на 2N6668, 2N6668G, 2SA1077, 2SA1291, 2SA1291-Q, 2SA1291-R, 2SA1291-S, 2SA1329, 2SA1329-O, 2SA1329-Y, 2SA1452A, 2SA1452A-O, 2SA1452A-Y, 2SA1471, 2SA1471-Q, 2SA1471-R, 2SA1471-S, BD546B, BD546C, BD810, BDT62A, BDT62B, BDT62C, BDT64A, BDT64B, BDT64C, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDW94B, BDW94C, BDW94CF, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX34D, FJP1943, FJP1943O, FJP1943R, FJPF1943, FJPF1943O, FJPF1943R, MJF6668, MJF6668G, TIP147T, TTB1452B
