Транзистор BD536

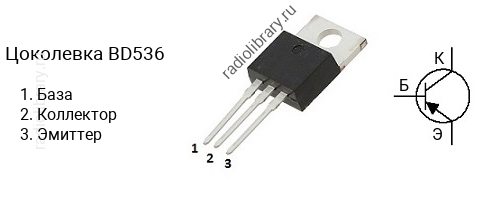

Цоколевка транзистора BD536

Цоколевка транзистора BD536

Характеристики транзистора BD536

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 50 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии BD536 делятся на несколько групп по коэффициенту усиления. Транзистор BD536J имеет коэффициент усиления в диапазоне от 30 до 75, BD536K - в диапазоне от 40 до 100.

Комплементарная пара

Комплементарной парой для BD536 является транзистор BD535 c n-p-n структурой.

Аналоги

Транзистор BD536 можно заменить на 2N6040, 2N6040G, 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6667, 2N6667G, 2N6668, 2N6668G, 2SA1077, 2SA1291, 2SA1291-Q, 2SA1291-R, 2SA1291-S, 2SA1329, 2SA1329-O, 2SA1329-Y, 2SA1452A, 2SA1452A-O, 2SA1452A-Y, 2SA1471, 2SA1471-Q, 2SA1471-R, 2SA1471-S, BD538, BD538K, BD544A, BD544B, BD544C, BD546A, BD546B, BD546C, BD646, BD648, BD650, BD652, BD898, BD898A, BD900, BD900A, BD902, BDT62, BDT62A, BDT62B, BDT62C, BDT64, BDT64A, BDT64B, BDT64C, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDW45, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDW74A, BDW74B, BDW74C, BDW74D, BDW94A, BDW94B, BDW94C, BDW94CF, BDX34A, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX34D, BDX54A, BDX54B, BDX54BG, BDX54C, BDX54CG, BDX54D, BDX54E, BDX54F, FJP1943, FJP1943O, FJP1943R, FJPF1943, FJPF1943O, FJPF1943R, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJF15031, MJF15031G, MJF6668, MJF6668G, TIP105, TIP105G, TIP106, TIP106G, TIP107, TIP107G, TIP135, TIP135G, TIP136, TIP136G, TIP137, TIP137G, TIP147T, TTB1452B
