Транзистор 2SB1187

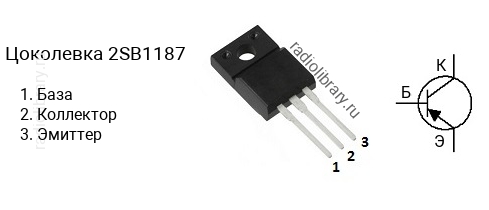

Цоколевка транзистора 2SB1187

Цоколевка транзистора 2SB1187 (маркируется как B1187)

Характеристики транзистора 2SB1187

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 12 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB1187 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1187-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB1187-E - в диапазоне от 100 до 200, 2SB1187-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB1187 часто наносится без первой цифры и буквы, т.е. маркируется как "B1187".

Комплементарная пара

Комплементарной парой для 2SB1187 является транзистор 2SD1761 c n-p-n структурой.

Аналоги

Транзистор 2SB1187 можно заменить на 2SA1488A, 2SA1634, 2SA1635, 2SA771, 2SB633, BD242B, BD242C, BD244B, BD244C, BD538, BD540B, BD540C, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD810, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
