Транзистор BC549B

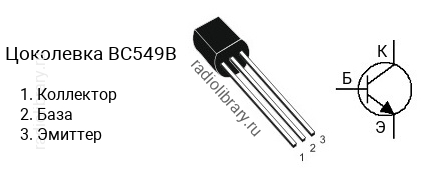

Цоколевка транзистора BC549B

Цоколевка транзистора BC549B

Характеристики транзистора BC549B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC549 делятся на несколько групп по коэффициенту усиления. Транзистор BC549A имеет коэффициент усиления в диапазоне от 110 до 220, BC549B - в диапазоне от 200 до 450, BC549C - в диапазоне от 420 до 800, BC549CG - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC549B является транзистор BC559B c p-n-p структурой.

Аналоги

Транзистор BC549B можно заменить на BC171, BC171B, BC182, BC182B, BC183, BC184, BC237, BC237B, BC337, BC413, BC413B, BC414, BC414B, BC445, BC445B, BC447, BC447B, BC449, BC449B, BC546, BC546B, BC547, BC547B, BC548, BC548B, BC550, BC550B
