Транзистор BC414

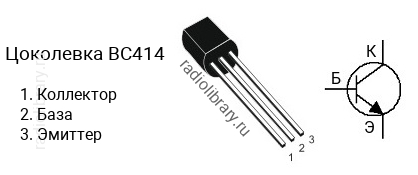

Цоколевка транзистора BC414

Цоколевка транзистора BC414

Характеристики транзистора BC414

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 800
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC414 делятся на несколько групп по коэффициенту усиления. Транзистор BC414B имеет коэффициент усиления в диапазоне от 180 до 460, BC414C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC414 является транзистор BC416 c p-n-p структурой.

Аналоги

Транзистор BC414 можно заменить на BC237, BC546, BC547, BC550
