Транзистор BC171B

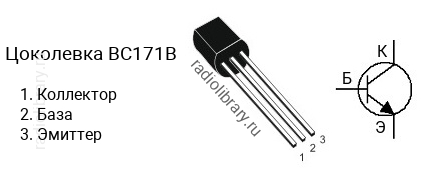

Цоколевка транзистора BC171B

Цоколевка транзистора BC171B

Характеристики транзистора BC171B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC171 делятся на несколько групп по коэффициенту усиления. Транзистор BC171A имеет коэффициент усиления в диапазоне от 110 до 220, BC171B - в диапазоне от 200 до 450.

Аналоги

Транзистор BC171B можно заменить на BC182, BC182B, BC237, BC237B, BC337, BC414, BC414B, BC445, BC445B, BC447, BC447B, BC449, BC449B, BC546, BC546B, BC547, BC547B, BC550, BC550B
