Транзистор BC559B

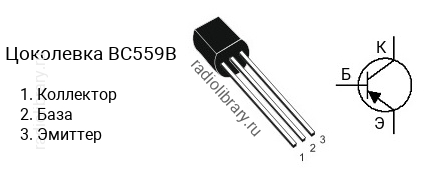

Цоколевка транзистора BC559B

Цоколевка транзистора BC559B

Характеристики транзистора BC559B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC559 делятся на несколько групп по коэффициенту усиления. Транзистор BC559A имеет коэффициент усиления в диапазоне от 110 до 220, BC559B - в диапазоне от 200 до 450, BC559C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC559B является транзистор BC549B c n-p-n структурой.

Аналоги

Транзистор BC559B можно заменить на BC251, BC251B, BC256, BC256B, BC307, BC307B, BC327, BC415, BC415B, BC416, BC416B, BC446, BC446B, BC448, BC448B, BC450, BC450B, BC556, BC556B, BC557, BC557B, BC558, BC558B, BC560, BC560B
