Транзистор BC556

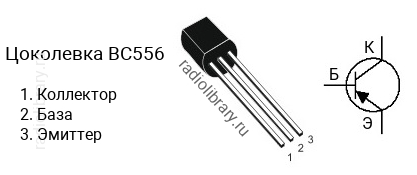

Цоколевка транзистора BC556

Цоколевка транзистора BC556

Характеристики транзистора BC556

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -65 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC556 делятся на несколько групп по коэффициенту усиления. Транзистор BC556A имеет коэффициент усиления в диапазоне от 110 до 220, BC556B - в диапазоне от 200 до 450, BC556C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC556 является транзистор BC546 c n-p-n структурой.
