Транзистор BC446

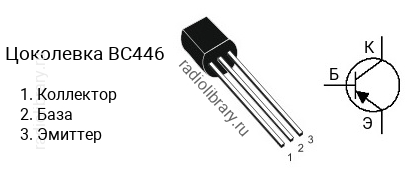

Цоколевка транзистора BC446

Цоколевка транзистора BC446

Характеристики транзистора BC446

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.3 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 460
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для BC446 является транзистор BC445 c n-p-n структурой.

Аналоги

Транзистор BC446 можно заменить на BC448, BC450
