Транзистор BC549CG

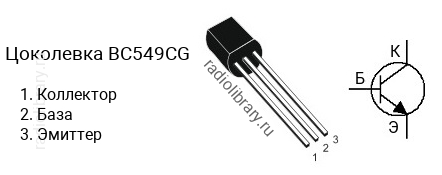

Цоколевка транзистора BC549CG

Цоколевка транзистора BC549CG

Характеристики транзистора BC549CG

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC549 делятся на несколько групп по коэффициенту усиления. Транзистор BC549A имеет коэффициент усиления в диапазоне от 110 до 220, BC549B - в диапазоне от 200 до 450, BC549C - в диапазоне от 420 до 800, BC549CG - в диапазоне от 420 до 800.

Аналоги

Транзистор BC549CG можно заменить на BC183, BC184, BC184C, BC237, BC237C, BC413, BC413C, BC414, BC414C, BC546, BC546C, BC547, BC547C, BC548, BC548C, BC550, BC550C, BC550CG
