Транзистор BC548B

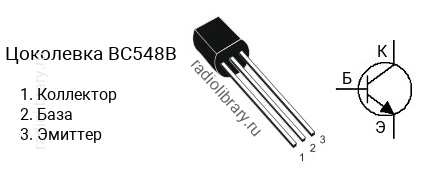

Цоколевка транзистора BC548B

Цоколевка транзистора BC548B

Характеристики транзистора BC548B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC548 делятся на несколько групп по коэффициенту усиления. Транзистор BC548A имеет коэффициент усиления в диапазоне от 110 до 220, BC548B - в диапазоне от 200 до 450, BC548C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC548B является транзистор BC558B c p-n-p структурой.

Аналоги

Транзистор BC548B можно заменить на BC171, BC171B, BC182, BC182B, BC183, BC184, BC237, BC237B, BC337, BC413, BC413B, BC414, BC414B, BC445, BC445B, BC447, BC447B, BC449, BC449B, BC546, BC546B, BC547, BC547B, BC549, BC549B, BC550, BC550B
