Транзистор BC308A

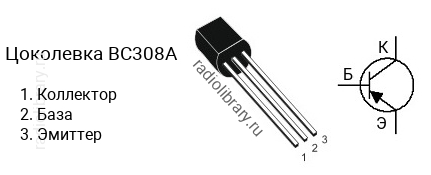

Цоколевка транзистора BC308A

Цоколевка транзистора BC308A

Характеристики транзистора BC308A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 220
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC308 делятся на несколько групп по коэффициенту усиления. Транзистор BC308A имеет коэффициент усиления в диапазоне от 120 до 220, BC308B - в диапазоне от 180 до 460, BC308C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC308A является транзистор BC238A c n-p-n структурой.

Аналоги

Транзистор BC308A можно заменить на BC251, BC251A, BC252, BC252A, BC256, BC256A, BC307, BC307A, BC309, BC309A, BC327, BC327-16, BC328, BC328-16, BC446, BC446A, BC448, BC448A, BC450, BC450A, BC486, BC486A, BC488, BC488A, BC490, BC490A, BC556, BC556A, BC557, BC557A, BC558, BC558A, BC559, BC559A, BC560, BC560A
