Транзистор BC488A

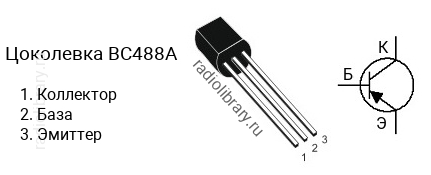

Цоколевка транзистора BC488A

Цоколевка транзистора BC488A

Характеристики транзистора BC488A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 250
  • Граничная частота коэффициента передачи тока: 75 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC488 делятся на несколько групп по коэффициенту усиления. Транзистор BC488A имеет коэффициент усиления в диапазоне от 100 до 250, BC488B - в диапазоне от 160 до 400, BC488L - в диапазоне от 60 до 150.

Комплементарная пара

Комплементарной парой для BC488A является транзистор BC487A c n-p-n структурой.

Аналоги

Транзистор BC488A можно заменить на BC490, BC490A
