Транзистор BC308C

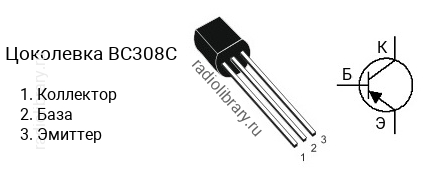

Цоколевка транзистора BC308C

Цоколевка транзистора BC308C

Характеристики транзистора BC308C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 380 до 800
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC308 делятся на несколько групп по коэффициенту усиления. Транзистор BC308A имеет коэффициент усиления в диапазоне от 120 до 220, BC308B - в диапазоне от 180 до 460, BC308C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC308C является транзистор BC238C c n-p-n структурой.

Аналоги

Транзистор BC308C можно заменить на BC251, BC251C, BC252, BC252C, BC307, BC307C, BC309, BC309C, BC415, BC415C, BC416, BC416C, BC556, BC557, BC558, BC559, BC560
