Транзистор BC251C

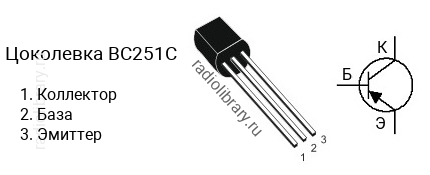

Цоколевка транзистора BC251C

Цоколевка транзистора BC251C

Характеристики транзистора BC251C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 380 до 800
  • Граничная частота коэффициента передачи тока: 320 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC251 делятся на несколько групп по коэффициенту усиления. Транзистор BC251A имеет коэффициент усиления в диапазоне от 120 до 220, BC251B - в диапазоне от 180 до 460, BC251C - в диапазоне от 380 до 800.

Аналоги

Транзистор BC251C можно заменить на BC307, BC307C, BC416, BC416C, BC556, BC557, BC560
