Транзистор BC252

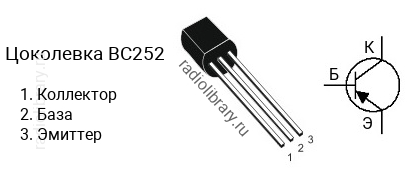

Цоколевка транзистора BC252

Цоколевка транзистора BC252

Характеристики транзистора BC252

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 800
  • Граничная частота коэффициента передачи тока: 360 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC252 делятся на несколько групп по коэффициенту усиления. Транзистор BC252A имеет коэффициент усиления в диапазоне от 120 до 220, BC252B - в диапазоне от 180 до 460, BC252C - в диапазоне от 380 до 800.

Аналоги

Транзистор BC252 можно заменить на BC251, BC307, BC308, BC309, BC556, BC557, BC558, BC559, BC560
