Транзистор A733P

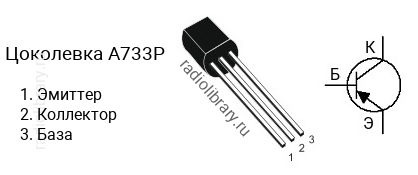

Цоколевка транзистора A733P

Цоколевка транзистора A733P

Характеристики транзистора A733P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии A733 делятся на несколько групп по коэффициенту усиления. Транзистор A733R имеет коэффициент усиления в диапазоне от 90 до 180, A733Q - в диапазоне от 135 до 270, A733P - в диапазоне от 200 до 400, A733K - в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для A733P является транзистор C945GR c n-p-n структурой.

Аналоги

Транзистор A733P можно заменить на 2SA1246, 2SA1246-T, 2SA1318, 2SA1318-T, 2SA1319, 2SA1319-T, 2SA1481, 2SA1680, 2SA1761, 2SA1972, 2SA953, 2SA953-K, 2SA954, 2SA954-K, 2SB1116, 2SB1116-K, 2SB1116A, 2SB1116A-K, 2SB1116AK, 2SB1116K, 2SB560, 2SB892, 2SB892-T, 2SB985, 2SB985T, 2SC536N, H733, H733-P, KSA708C, KSA709C, KSA709CG, KSA733C, KSA733CG, KSB1116, KSB1116-G, KSB1116A, KSB1116A-G, KSB1116S, KSB1116S-G, KTA1279
