Транзистор 2SB1116AK

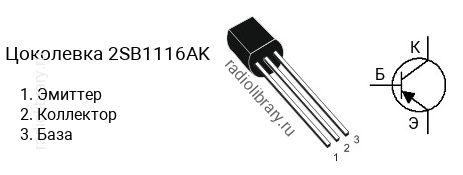

Цоколевка транзистора 2SB1116AK

Цоколевка транзистора 2SB1116AK (маркируется как B1116AK)

Характеристики транзистора 2SB1116AK

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 70 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SB1116A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1116AL имеет коэффициент усиления в диапазоне от 135 до 270, 2SB1116AK - в диапазоне от 200 до 400, 2SB1116A-L - в диапазоне от 135 до 270, 2SB1116A-K - в диапазоне от 200 до 400, 2SB1116A-U - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SB1116AK часто наносится без первой цифры и буквы, т.е. маркируется как "B1116AK".

Комплементарная пара

Комплементарной парой для 2SB1116AK является транзистор 2SD1616AK c n-p-n структурой.

Аналоги

Транзистор 2SB1116AK можно заменить на KSB1116A, KSB1116A-G
