Транзистор KSB1116S-G

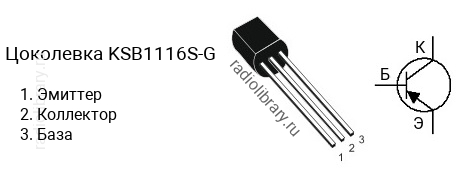

Цоколевка транзистора KSB1116S-G

Цоколевка транзистора KSB1116S-G

Характеристики транзистора KSB1116S-G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSB1116S делятся на несколько групп по коэффициенту усиления. Транзистор KSB1116S-Y имеет коэффициент усиления в диапазоне от 135 до 270, KSB1116S-G - в диапазоне от 200 до 400, KSB1116S-L - в диапазоне от 300 до 600.

Аналоги

Транзистор KSB1116S-G можно заменить на 2SA1680, 2SA1761, 2SB1116, 2SB1116-K, 2SB1116A, 2SB1116A-K, 2SB1116AK, 2SB1116K, 2SB892, 2SB892-T, 2SB985, 2SB985T, KSB1116, KSB1116-G, KSB1116A, KSB1116A-G
