Транзистор A733K

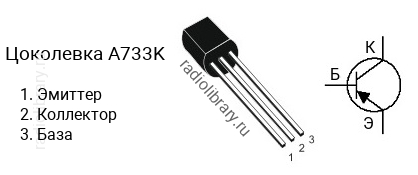

Цоколевка транзистора A733K

Цоколевка транзистора A733K

Характеристики транзистора A733K

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 600
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии A733 делятся на несколько групп по коэффициенту усиления. Транзистор A733R имеет коэффициент усиления в диапазоне от 90 до 180, A733Q - в диапазоне от 135 до 270, A733P - в диапазоне от 200 до 400, A733K - в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для A733K является транзистор C945BL c n-p-n структурой.

Аналоги

Транзистор A733K можно заменить на 2SB1116, 2SB1116-U, 2SB1116A-U, 2SB1116U, H733, H733-K, KSA733C, KSB1116, KSB1116-L, KSB1116S, KSB1116S-L, KTA1279
