Транзистор 2SA1534-R

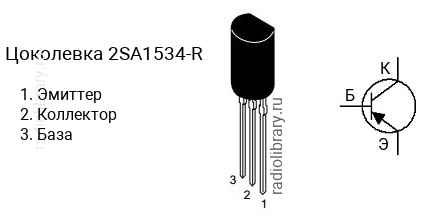

Цоколевка транзистора 2SA1534-R

Цоколевка транзистора 2SA1534-R (маркируется как A1534-R)

Характеристики транзистора 2SA1534-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1534 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1534-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA1534-R - в диапазоне от 120 до 240, 2SA1534-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SA1534-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1534-R".

Комплементарная пара

Комплементарной парой для 2SA1534-R является транзистор 2SC3940-R c n-p-n структурой.

Аналоги

Транзистор 2SA1534-R можно заменить на 2SA1020, 2SA1020U, 2SA1273, 2SA1275, 2SA1283, 2SA1315, 2SA1315-Y, 2SA1534A, 2SA1534A-R, 2SA1680, 2SA683, 2SA683-R, 2SA684, 2SA684-R, 2SA928A, 2SA965, 2SA965-Y, 2SA966, 2SB564, 2SB621, 2SB621-R, 2SB621A, 2SB621A-R, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, KSA1013, KSA1281-Y, KSA928A, KSB564AC, KSB564ACY, KTA1273, KTA1275, KTA1281, KTA1281Y, KTA1282, KTA1283, KTB764, STB1277
