Транзистор TIP135

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -8 А
• Рассеиваемая мощность коллектора, не более: 70 Вт
• Коэффициент усиления транзистора по току (h_fe): от 1000 до 15000

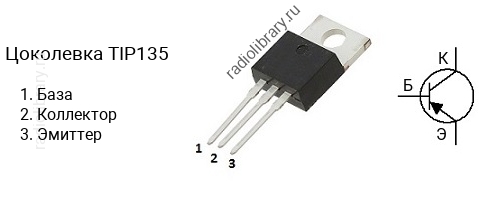

• Корпус: TO-220

Комплементарной парой для TIP135 является транзистор TIP130 c n-p-n структурой.Транзистор TIP135 можно заменить на 2N6040, 2N6040G, 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6667, 2N6667G, 2N6668, 2N6668G, BD204, BD304, BD536, BD538, BD544A, BD544B, BD544C, BD546A, BD546B, BD546C, BD646, BD648, BD650, BD652, BD798, BD800, BD802, BD808, BD810, BD898, BD898A, BD900, BD900A, BD902, BDT62, BDT62A, BDT62B, BDT62C, BDT64, BDT64A, BDT64B, BDT64C, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDW45, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDW74A, BDW74B, BDW74C, BDW74D, BDX34A, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX34D, BDX54A, BDX54B, BDX54BG, BDX54C, BDX54CG, BDX54D, BDX54E, BDX54F, BDX78, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, TIP105, TIP105G, TIP106, TIP106G, TIP107, TIP107G, TIP135G, TIP136, TIP136G, TIP137, TIP137G, TIP147T
