Транзистор TIP130

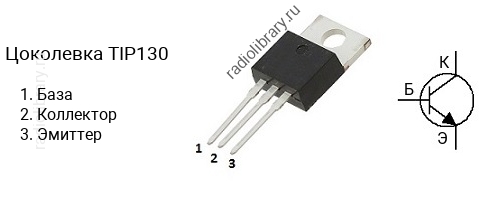

Цоколевка транзистора TIP130

Цоколевка транзистора TIP130

Характеристики транзистора TIP130

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 70 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000 до 15000
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP130 является транзистор TIP135 c p-n-p структурой.

Аналоги

Транзистор TIP130 можно заменить на 2N6043, 2N6043G, 2N6044, 2N6044G, 2N6045, 2N6045G, 2N6387, 2N6387G, 2N6388, 2N6388G, 2SC2898, BD203, BD303, BD535, BD537, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD645, BD647, BD649, BD651, BD797, BD799, BD801, BD807, BD809, BD897, BD897A, BD899, BD899A, BD901, BDT63, BDT63A, BDT63B, BDT63C, BDT65, BDT65A, BDT65B, BDT65C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW40, BDW41, BDW41G, BDW42, BDW42G, BDW43, BDW73A, BDW73B, BDW73C, BDW73D, BDX33A, BDX33B, BDX33BG, BDX33C, BDX33CG, BDX33D, BDX53A, BDX53B, BDX53BG, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, BDX77, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, TIP100, TIP100G, TIP101, TIP101G, TIP102, TIP102G, TIP130G, TIP131, TIP131G, TIP132, TIP132G, TIP142T, TIP160, TIP161, TIP162
