Транзистор KTB1366O

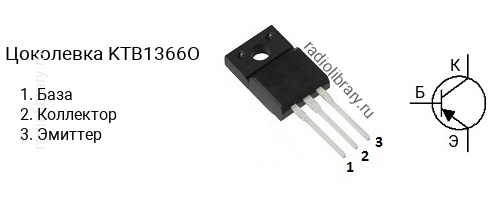

Цоколевка транзистора KTB1366O

Цоколевка транзистора KTB1366O

Характеристики транзистора KTB1366O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 9 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии KTB1366 делятся на несколько групп по коэффициенту усиления. Транзистор KTB1366O имеет коэффициент усиления в диапазоне от 60 до 120, KTB1366Y - в диапазоне от 100 до 200.

Аналоги

Транзистор KTB1366O можно заменить на 2N6107, 2N6107G, 2N6110, 2N6475, 2N6476, 2N6490, 2N6490G, 2N6491, 2N6491G, 2SA1010, 2SA1010L, 2SA1077, 2SA1262, 2SA1488, 2SA1488A, 2SA1634, 2SA1634-D, 2SA1635, 2SA1635-D, 2SA1725, 2SA1726, 2SA489, 2SA768, 2SA769, 2SA770, 2SA771, 2SB1015, 2SB1015-O, 2SB1016, 2SB1017, 2SB1090, 2SB1097, 2SB1187, 2SB1187-D, 2SB1366, 2SB1366-O, 2SB1367, 2SB1368, 2SB507, 2SB507D, 2SB566A, 2SB566A-B, 2SB595, 2SB596, 2SB633, 2SB633-D, 2SB703, 2SB703-R, 2SB703A, 2SB703A-R, 2SB707, 2SB707-O, 2SB708, 2SB708-O, 2SB761, 2SB761A, 2SB762, 2SB762A, 2SB834, 2SB834O, 2SB858, 2SB858-B, 2SB870, 2SB870-R, 2SB942, 2SB942A, 2SB945, 2SB945-R, 2SB946, 2SB946-R, 2SB994, 2SB994-O, 2SB995, 2SB996, 2SD743, 2SD743-R, 2SD743A, 2SD743A-R, BD204, BD242A, BD242B, BD242C, BD244A, BD244B, BD244C, BD304, BD536, BD538, BD540A, BD540B, BD540C, BD544A, BD544B, BD544C, BD546A, BD546B, BD546C, BD708, BD710, BD712, BD744A, BD744B, BD744C, BD798, BD800, BD802, BD808, BD810, BD908, BD910, BD912, BD936, BD936F, BD938, BD938F, BD940, BD940F, BD942, BD942F, BD950, BD952, BD954, BD956, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDT92, BDT92F, BDT94, BDT94F, BDT96, BDT96F, BDX78, D44C10, D44C11, D44C12, D44C7, D44C8, D44C9, D45C10, D45C11, D45C12, D45C7, D45C8, D45C9, FJP1943, FJPF1943, KSA1010, KSA1010O, KSB1015, KSB1015-O, KSB1017, KSB1097, KSB596, KSB707, KSB707-O, KSB708, KSB708-O, KSB834, KSB834-O, KTB1367, KTB1368, KTB988, KTB988O, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, NTE153, NTE197, NTE292
