Транзистор S8550D

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -40 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 300
• Граничная частота коэффициента передачи тока: 150 МГц

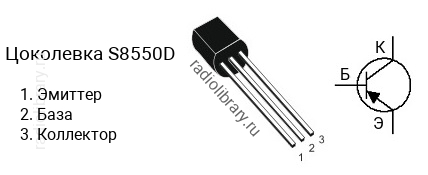

• Корпус: TO-92

Транзисторы серии S8550 делятся на несколько групп по коэффициенту усиления. Транзистор S8550B имеет коэффициент усиления в диапазоне от 85 до 160, S8550C - в диапазоне от 120 до 200, S8550D - в диапазоне от 160 до 300.Комплементарной парой для S8550D является транзистор S8050D c n-p-n структурой.Транзистор S8550D можно заменить на 2N4403, 2SA708, 2SA709, BC527, BC527-25, BC528, BC528-25, BCX79, KN2907, KN2907A, KSA708, KSA709, KSP2907A, KSP55, KSP56, KSP8598, KSP8599, KSP92, KSP93, KTN2907, KTN2907A, M8550, M8550-D, MPS2907, MPS2907A, MPS2907AG, MPS2907G, MPS3702, MPS4354, MPS4355, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPS8550, MPS8550D, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, P2N2907A, P2N2907AG, PN200, PN2905, PN2905A, PN2907, PN2907A, PN4354, PN4355, S9012, SS8550, SS8550D, ZTX550, ZTX554, ZTX555, ZTX556, ZTX557, ZTX949, ZTX951, ZTX953, ZTX955
