Транзистор S8550C

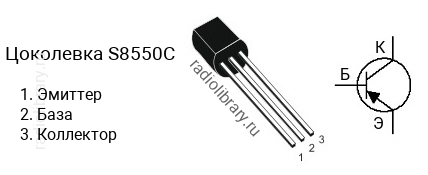

Цоколевка транзистора S8550C

Цоколевка транзистора S8550C

Характеристики транзистора S8550C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 200
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии S8550 делятся на несколько групп по коэффициенту усиления. Транзистор S8550B имеет коэффициент усиления в диапазоне от 85 до 160, S8550C - в диапазоне от 120 до 200, S8550D - в диапазоне от 160 до 300.

Комплементарная пара

Комплементарной парой для S8550C является транзистор S8050C c n-p-n структурой.

Аналоги
