Транзистор KSA708

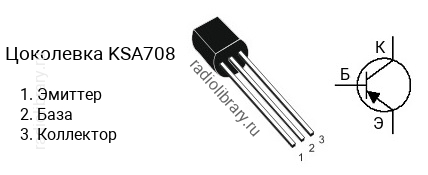

Цоколевка транзистора KSA708

Цоколевка транзистора KSA708 (маркируется как A708)

Характеристики транзистора KSA708

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -8 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 400
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA708 делятся на несколько групп по коэффициенту усиления. Транзистор KSA708R имеет коэффициент усиления в диапазоне от 40 до 80, KSA708O - в диапазоне от 70 до 140, KSA708Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора KSA708 часто наносится без первой цифры и буквы, т.е. маркируется как "A708".

Комплементарная пара

Комплементарной парой для KSA708 является транзистор KSC1008 c n-p-n структурой.

Аналоги

Транзистор KSA708 можно заменить на 2SA708, 2SA709, BC528
