Транзистор KSP55

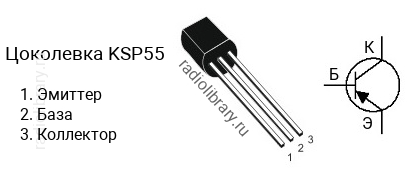

Цоколевка транзистора KSP55

Цоколевка транзистора KSP55

Характеристики транзистора KSP55

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -4 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для KSP55 является транзистор KSP05 c n-p-n структурой.

Аналоги

Транзистор KSP55 можно заменить на 2N5401, 2N5401Y, 2SA708O, 2SA708Y, 2SA709G, 2SA709O, 2SA709Y, BC527-10, BC527-16, BC527-25, BC528-10, BC528-16, BC528-25, KN2907A, KSA708O, KSA708Y, KSA709, KSA709G, KSA709O, KSA709Y, KSP2907A, KSP56, KSP8598, KSP8599, KTN2907A, MPS2907A, MPS2907AG, MPS4354, MPS4355, MPS4356, MPS751, MPS751G, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSW55, MPSW55G, MPSW56, MPSW56G, NTE159, P2N2907A, P2N2907AG, PN2905A, PN2907A, PN4354, PN4355, PN4356, ZTX551, ZTX554, ZTX555, ZTX556, ZTX557, ZTX792A, ZTX795A, ZTX796A, ZTX951, ZTX953, ZTX955
