Транзистор MPS8599

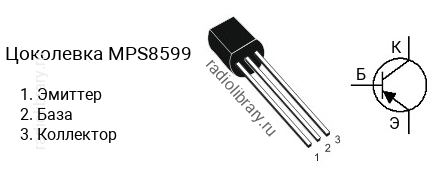

Цоколевка транзистора MPS8599

Цоколевка транзистора MPS8599

Характеристики транзистора MPS8599

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPS8599 является транзистор MPS8099 c n-p-n структурой.

Аналоги

Транзистор MPS8599 можно заменить на 2SA709, BC528, KSA709, KSP56, KSP8599, KSP92, KSP93, MPS8599G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW56, MPSW56G, MPSW92, MPSW92G, ZTX554, ZTX555, ZTX556, ZTX557, ZTX953, ZTX955
