Транзистор 2SA709G

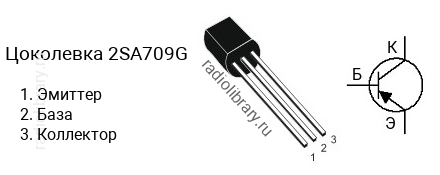

Цоколевка транзистора 2SA709G

Цоколевка транзистора 2SA709G (маркируется как A709G)

Характеристики транзистора 2SA709G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -8 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA709 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA709R имеет коэффициент усиления в диапазоне от 40 до 80, 2SA709O - в диапазоне от 70 до 140, 2SA709Y - в диапазоне от 120 до 240, 2SA709G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA709G часто наносится без первой цифры и буквы, т.е. маркируется как "A709G".

Комплементарная пара

Комплементарной парой для 2SA709G является транзистор 2SC1009G c n-p-n структурой.

Аналоги

Транзистор 2SA709G можно заменить на KSA709, KSA709G
