Транзистор 2SA709R

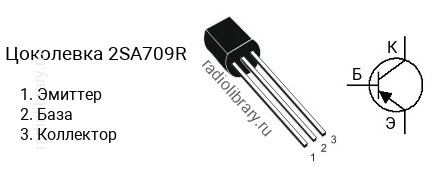

Цоколевка транзистора 2SA709R

Цоколевка транзистора 2SA709R (маркируется как A709R)

Характеристики транзистора 2SA709R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -8 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA709 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA709R имеет коэффициент усиления в диапазоне от 40 до 80, 2SA709O - в диапазоне от 70 до 140, 2SA709Y - в диапазоне от 120 до 240, 2SA709G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA709R часто наносится без первой цифры и буквы, т.е. маркируется как "A709R".

Комплементарная пара

Комплементарной парой для 2SA709R является транзистор 2SC1009R c n-p-n структурой.
