Транзистор BCW60A

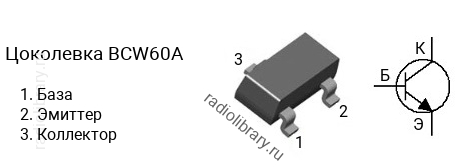

Цоколевка транзистора BCW60A

Цоколевка транзистора BCW60A

Характеристики транзистора BCW60A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 32 В
  • Напряжение коллектор-база, не более: 32 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 220
  • Граничная частота коэффициента передачи тока: 125 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для BCW60A является транзистор BCW61A c p-n-p структурой.

Аналоги

Транзистор BCW60A можно заменить на 2N5551S, 2SC1623, 2SC2412, 2SC2412-Q, 2SC2712, 2SC2712-Y, 2SC3325, 2SC3325-Y, 2SC4209, 2SC4209-Y, 2SC4738, 2SC4738-Y, 2SD602A, 2SD602A-R, BC817, BC817-16, BC846, BC846A, BC847, BC847A, BC850, BC850A, BCV71, BCW31, BCW65, BCW65A, BCW66, BCW66F, BCX19, BCX70G, FMMT2222A, FMMT2222AR, FMMT3904, FMMT455, FMMT459, FMMT491, FMMT491Q, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KN2222AS, KN3904S, KSC1623, KST05, KST06, KST2222A, KST3904, KST42, KST43, KST4401, KST5550, KST5551, KTC3875, KTC3875S, KTC3875S-Y, KTC3875Y, KTN2222AS, MMBT100, MMBT2222A, MMBT2484, MMBT3904, MMBT3904L, MMBT3904LT1, MMBT3904LT1G, MMBT3904LT3, MMBT3904LT3G, MMBT4401, MMBT5550, MMBT5551, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBS3904, PMBT2222A, PMBT3904, PMBT4401, PMBT5550, PMBT5551, PMBTA06, PMBTA42, PMBTA45, PMST2222A, STR1550, TMBT3904
