Транзистор KST2222A

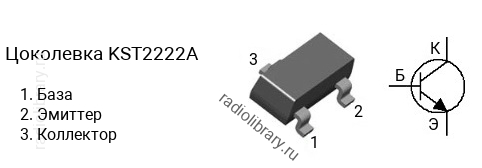

Цоколевка транзистора KST2222A

Цоколевка транзистора KST2222A

Характеристики транзистора KST2222A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 75 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для KST2222A является транзистор KST2907A c p-n-p структурой.

Аналоги

Транзистор KST2222A можно заменить на BCW66, FMMT2222A, FMMT2222AR, FMMT455, FMMT491, FMMT491Q, FMMT624, FMMT625, KN2222AS, KTN2222AS, MMBT2222A, PBHV8115T, PMBT2222A, PMST2222A
