Транзистор MMBT2222A

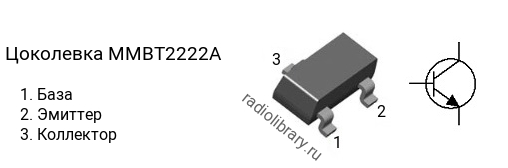

Цоколевка транзистора MMBT2222A

Цоколевка транзистора MMBT2222A (маркировка 1P)

Характеристики транзистора MMBT2222A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 75 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Маркировка

Маркируется SMD-транзистор MMBT2222A кодом "1P".

Комплементарная пара

Комплементарной парой для MMBT2222A является транзистор MMBT2907A c p-n-p структурой.

Аналоги

Транзистор MMBT2222A можно заменить на FMMT455, FMMT491, FMMT491Q, FMMT624, FMMT625, PBHV8115T
