Транзистор KST2907A

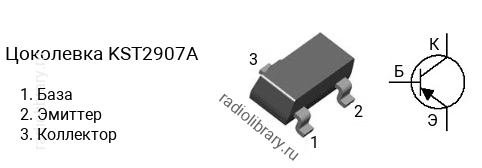

Цоколевка транзистора KST2907A

Цоколевка транзистора KST2907A

Характеристики транзистора KST2907A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для KST2907A является транзистор KST2222A c n-p-n структурой.

Аналоги

Транзистор KST2907A можно заменить на FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, KN2907AS, KTN2907AS, MMBT2907A, MMBT4354, MMBT4355, PBHV9115T, PMBT2907A, PMST2907A
