Транзистор BC847A

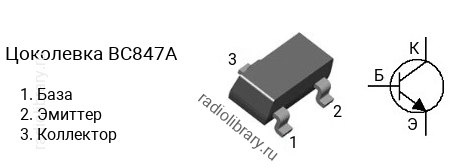

Цоколевка транзистора BC847A

Цоколевка транзистора BC847A

Характеристики транзистора BC847A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC847 делятся на несколько групп по коэффициенту усиления. Транзистор BC847A имеет коэффициент усиления в диапазоне от 110 до 220, BC847B - в диапазоне от 200 до 450, BC847C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC847A является транзистор BC857A c p-n-p структурой.

Аналоги

Транзистор BC847A можно заменить на 2N5551S, 2SC1623, 2SC2712, 2SC3325, 2SC4209, 2SC4738, 2SD602A, BC817, BC817-16, BC846, BC846A, BC850, BC850A, BCV71, BCW66, BCW66F, BCX19, FMMT455, FMMT459, FMMT491, FMMT491Q, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KSC1623, KST05, KST06, KST42, KST43, KST5550, KST5551, KTC3875, KTC3875S, MMBT100, MMBT2484, MMBT5550, MMBT5551, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBT5550, PMBT5551, PMBTA06, PMBTA42, PMBTA45, STR1550, TMBT3904
