Транзистор MMBT3904LT3

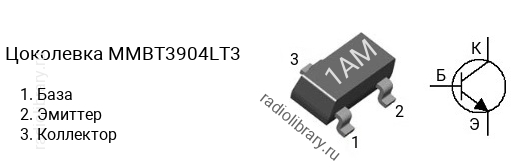

Цоколевка транзистора MMBT3904LT3

Цоколевка транзистора MMBT3904LT3 (маркировка 1AM)

Характеристики транзистора MMBT3904LT3

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Маркировка

Маркируется SMD-транзистор MMBT3904LT3 кодом "1AM".

Аналоги

Транзистор MMBT3904LT3 можно заменить на 2SD602A, BCW66, FMMT2222A, FMMT2222AR, FMMT3904, FMMT455, FMMT491, FMMT491Q, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KN2222AS, KN3904S, KST05, KST06, KST2222A, KST3904, KST42, KST43, KST4401, KTN2222AS, MMBT100, MMBT2222A, MMBT3904, MMBT3904L, MMBT3904LT1, MMBT3904LT1G, MMBT3904LT3G, MMBT4401, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBT2222A, PMBT3904, PMBT4401, PMBTA06, PMST2222A, STR1550
