Транзистор 2SC3198-GR

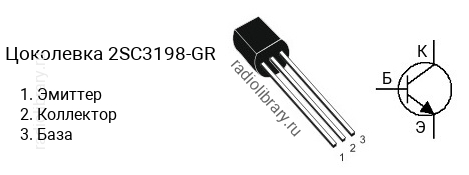

Цоколевка транзистора 2SC3198-GR

Цоколевка транзистора 2SC3198-GR (маркируется как C3198-GR)

Характеристики транзистора 2SC3198-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3198 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3198-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3198-Y - в диапазоне от 120 до 240, 2SC3198-GR - в диапазоне от 200 до 400, 2SC3198-BL - в диапазоне от 300 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3198-GR часто наносится без первой цифры и буквы, т.е. маркируется как "C3198-GR".

Комплементарная пара

Комплементарной парой для 2SC3198-GR является транзистор 2SA1266-GR c p-n-p структурой.

Аналоги

Транзистор 2SC3198-GR можно заменить на 2SC1815, 2SC1815GR, 2SC2002, 2SC2002-K, 2SC2003, 2SC2003-K, 2SC2960, 2SC3114, 2SC3114-T, 2SC3331, 2SC3331-T, 2SC3332, 2SC3332-T, 2SC4408, 2SC4604, 2SC6043, 2SD1207, 2SD1207-T, 2SD1347, 2SD1347T, 2SD1616, 2SD1616-K, 2SD1616A, 2SD1616A-K, 2SD1616AK, 2SD1616K, 2SD438, 2SD789, C1815, C1815GR, C945, C945GR, H945, H945-P, KSC1008C, KSC1008CG, KSC1009C, KSC1009CG, KSC1815, KSC1815GR, KSC945C, KSC945CG, KSD1616, KSD1616-G, KSD1616A, KSD1616A-G, KTC1006, KTC3198, KTC3198GR
