Транзистор 2SD1616A-K

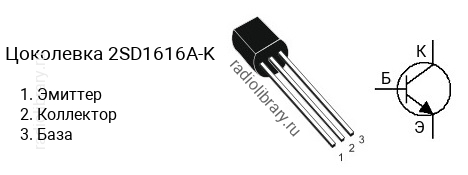

Цоколевка транзистора 2SD1616A-K

Цоколевка транзистора 2SD1616A-K (маркируется как D1616A-K)

Характеристики транзистора 2SD1616A-K

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 160 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SD1616A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1616AL имеет коэффициент усиления в диапазоне от 135 до 270, 2SD1616AK - в диапазоне от 200 до 400, 2SD1616A-L - в диапазоне от 135 до 270, 2SD1616A-K - в диапазоне от 200 до 400, 2SD1616A-U - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SD1616A-K часто наносится без первой цифры и буквы, т.е. маркируется как "D1616A-K".

Комплементарная пара

Комплементарной парой для 2SD1616A-K является транзистор 2SB1116A-K c p-n-p структурой.

Аналоги

Транзистор 2SD1616A-K можно заменить на KSD1616A, KSD1616A-G
