Транзистор 2SC1815

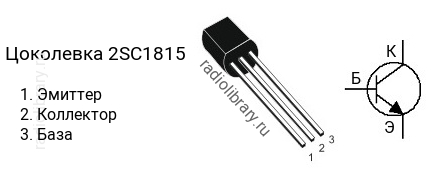

Цоколевка транзистора 2SC1815

Цоколевка транзистора 2SC1815 (маркируется как C1815)

Характеристики транзистора 2SC1815

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 700
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1815 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1815O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC1815Y - в диапазоне от 120 до 240, 2SC1815GR - в диапазоне от 200 до 400, 2SC1815L - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC1815 часто наносится без первой цифры и буквы, т.е. маркируется как "C1815".

Комплементарная пара

Комплементарной парой для 2SC1815 является транзистор 2SA1015 c p-n-p структурой.

Аналоги

Транзистор 2SC1815 можно заменить на 2SC3198, C1815, C945, KSC1815, KSC945C, KTC3198
