Транзистор H945

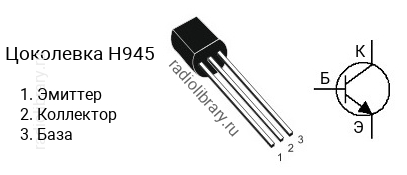

Цоколевка транзистора H945

Цоколевка транзистора H945

Характеристики транзистора H945

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 600
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии H945 делятся на несколько групп по коэффициенту усиления. Транзистор H945-R имеет коэффициент усиления в диапазоне от 90 до 180, H945-Q - в диапазоне от 135 до 270, H945-P - в диапазоне от 200 до 400, H945-K - в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для H945 является транзистор H733 c p-n-p структурой.

Аналоги

Транзистор H945 можно заменить на 2SC1815, 2SC3198, C1815, C945, KSC1815, KSC945C, KTC3198
