Транзистор 2SB631K-F

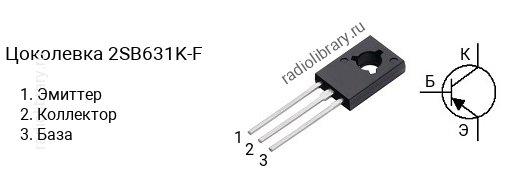

Цоколевка транзистора 2SB631K-F

Цоколевка транзистора 2SB631K-F (маркируется как B631K-F)

Характеристики транзистора 2SB631K-F

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SB631K делятся на несколько групп по коэффициенту усиления. Транзистор 2SB631K-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB631K-E - в диапазоне от 100 до 200, 2SB631K-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB631K-F часто наносится без первой цифры и буквы, т.е. маркируется как "B631K-F".

Комплементарная пара

Комплементарной парой для 2SB631K-F является транзистор 2SD600K-F c n-p-n структурой.

Аналоги

Транзистор 2SB631K-F можно заменить на 2SA1021, 2SA1021-Y, 2SA1220, 2SA1220-P, 2SA1220A, 2SA1220A-P, 2SA1249, 2SA795, 2SA795A, 2SB649, 2SB649-D, KSA1220, KSA1220-P, KSA1220-Y, KSA1220A, KSA1220A-P, KSA1220A-Y, KTA1704, KTA1704-GR
