Транзистор 2SA1220A-P

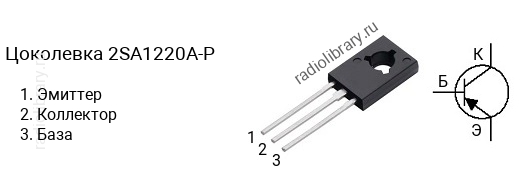

Цоколевка транзистора 2SA1220A-P

Цоколевка транзистора 2SA1220A-P (маркируется как A1220A-P)

Характеристики транзистора 2SA1220A-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 175 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA1220A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1220A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1220A-Q - в диапазоне от 100 до 200, 2SA1220A-P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1220A-P часто наносится без первой цифры и буквы, т.е. маркируется как "A1220A-P".

Комплементарная пара

Комплементарной парой для 2SA1220A-P является транзистор 2SC2690A-P c n-p-n структурой.

Аналоги

Транзистор 2SA1220A-P можно заменить на 2SA1249, KSA1220A, KSA1220A-P, KSA1220A-Y
